电压无局放试验装置

电压无局放试验装置

1、主要技术参数

功能要求:该装置为若干设备组成的试验系统,满足工频无局部放电要求。

1.1、通用系统运行条件及适用标准:

海拔高度:£1500m

环境温度:-5℃~+45℃

相对湿度:<90%(25℃时)

最大日温差:15℃

大气压力:0.1MPa

大气湿度:11g/m3

地震强度:≤7级

使用环境:户内

无导电尘埃

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<3%

设有一个可靠接地点,接地电阻<0.5Ω

  输出电压


100kV




  输入电压


400V




额定电压局放量


≤10pC




  阻抗电压


<8%




  空载电流


≤5%




  波形畸变


<3%






20kVA/100kV油浸式无局部放电高压试验变压器

规 格 型 号

容 量

输入电压

输入电流

输出

电压

输出

电流

测量绕组电压

重量

( kVA )

( V )

( A )

( kV )

( mA )

( V )

( kg )

YD(W)-20/100

20

400

50

100

200

100

< 400



2、设备系统整体设备的组成

2.1 20kVA/100kV工频无晕高压试验变压器

2.2、 20kVA无局放隔离变压器

2.3、 100kV无局放高压保护电阻

2.4、 100kV/500pF无局放耦合电容分压器

2.5、 20KVA调压控制箱

2.6、局部放电测试仪

3、主要产品的技术参数

3.120/100,无局放高压试验变压器


结构型式:绝缘圆桶(红色), 单台, 油浸式, 可移动式

相    数:单相

频    率:50  Hz

额定容量:20kVA

额定电压:励磁绕组:0~0.4kV

高压绕组:0~100kV

额定电流:励磁电流:50A

高压电流:0.2A(200mA)

波形畸变率:≤3%

测量绕组电压比:1000:1

过流能力:在110%In额定电流持续时间300S工况情况下,过电流对试验变压器绕组均不应造成热损坏和绕组变形。

过压能力:在110%UH1132kV)时间1min下过电压,不应造成试验变压器任何绝缘损坏,此时波形畸变率≤5%.

绝缘水平:低压工频电压3kV/1min

局部放电量:100% UH下小于10pC, 80% 电压下小于5pC.

电压不均匀度:≤±5%

运行时间:在100%UHIH下从环境温度开始允许运行15分钟, 在80%UHIH下从环境温度开始允许连续运行,变压器绕组温升≤65K,油面温升≤55K。

重    量:<400kg

3.2100/500无局放高压电容分压器(兼做耦合电容器)


额定频率:50 Hz

标称电容量:500pF

额定电压:100kV

标称分压比:1000:1

介质损耗: <0.5%

测量精度:≤±1%

绝缘水平:低压输出端耐压水平6kV/1min, 高压输出端耐压水平132kV/1min,

运行时间:在100%UHIH下从环境温度开始允许运行30分钟

局部放电量:额定电压下<10pC

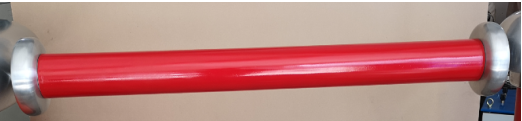

3.3无局放高压保护电阻


额定频率:50Hz

额定电压:100kV

额定电流:长期电流0.2A

标称电阻:5.0kΩ

局部放电量:额定电压下<10pC

运行 时间:同变压器

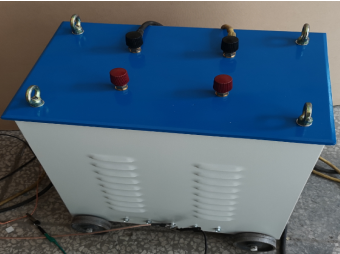

3.4  20/0.4无局放隔离变压器


额定容量:20 kVA

额定电压:0.4KV

额定电流: 50 A

局部放电水平:<5pC

绝缘水平:3kV/1min无异常放电现象

允许运行时间:同变压器




3.5、调压控制台

结构型式:手动调压器、控制器合二为一, 可移动式

相    数:单相

频    率:50  Hz

额定容量:20kVA

额定输入:380V+N

额定输出:0~430V

控制功能

设有过流、过压保护功能;

设零压合闸保护功能;

设有紧急按纽;

控制开关柜分、合闸具有闭锁功能;

局部放电检测仪.png 设有耐压计时功能,耐压时间音讯提示。

3.6、局部放电检测仪

1、可测试品的电容量范围6pF~250µF

2、检测灵敏度允许电流(见表1



输入单

元序号

调谐电容范围

灵敏度(pC

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

025100pF

0.02

30mA

0.25A

2

25100400pF

0.04

50mA

0.5A

3

1004001500pF

0.06

120mA

1A

4

40015006000pF

0.1

0.25A

2A

5

1500600025000pF

0.2

0.5A

4A

6

0.0060.0250.1μF

0.3

1A

8A

7

0.0250.10.4μF

0.5

2A

15A

8

0.10.41.5μF

1

4A

30A

9

0.41.56.0μF

1.5

8A

60A

10

1.56.025μF

2.5

15A

120A

11

6.02560μF

5

25A

200A

12

2560250μF

10

50A

300A

7R

电阻

0.5

2A

15A

1、检测灵敏度及输入单元允许电流值

3、椭圆扫描时基

1)频率50(内)、100150200400Hz

2)旋转:以30°为一档,可旋转360°

3)工作方法:椭圆——扩展——直线

4高频时基椭圆可按输入电压(10250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置

4显示单元

采用124×104mm2矩形示波管,有亮度与聚焦调节旋钮

5、放大器

13dB低频端频率fL102040kHz任选

23dB高频端频率fH80200300kHz任选

3增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB

4正负脉冲响应不对称性<1dB

6时间窗

1)窗宽:可调,50HZ15°150°

2)窗位置:每一窗可旋转170°

3两个时间窗可分别或同时开

7、脉冲峰值表

1)线性刻度指针式表头0—100  误差±5%(以满刻度计)

2)对数刻度指针式表头0—10—100  误差±5%(以满刻度计)

3)数字表头:以3位半LED数字表显示0—100   误差:±3%(以满刻度计)

8、试验电压表

1)量程100kV(用100kV电压表电阻R

2)显示:3位半数字电压表

3)误差:±3%

9、零标系统

  1)内部零标发生器的零标志可变换极性,并可旋转0180°以使本电压电阻R产生的真零标位置极性相符

2)零标志与所有椭圆扫描频率相一致

10、结构

1)体积530×550×220mm3

2重量:约22kg
