一、 产品简介

   回路电阻测试仪,采用进口高可靠大功率集成电源,全数字化设计。测试数据稳定、可靠,整机故障率低,可广泛适用于电力预防性规程中所规定进行接触电阻的各项实验。

产品特点:

1、 采用四端子测量法,电压、电流同时采样可消除连线电阻、接触电阻的影响。

2、 操作简单,单键即可完成测试过程。测试电流自动稳流,测试数据稳定可靠。

3、 采用高强度注塑安规机壳,体积小、重量轻,适合野外便携使用。

4、 采用进口高可靠性大功率集成电路,故障率极低。

二、 主要技术参数

  1、测量精度:±(0.5%RDG+2d)

  2分辨率:0.1μΩ

  3存贮容量:99组数据

  4工作电源:AC220V±10%600VA

  5工作环境:0~40℃,湿度<90%无结露。

三、电路框图及产品主要型号

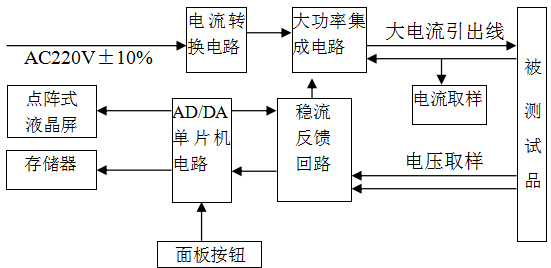

1.电路框图






2.  产品型号含义


3.产品主要型号


产品型号

输出电压

额定电流

测量范围

6100

6V

100A

0~20mΩ100A


四、仪器面板介绍


1、 电流线螺栓I+   2、电压取样插座V+   3、电压取样插座V+

               4、电流线螺栓I-   5、接地插座    6、交流电源插座   7、电源开关

              8、   image.png上翻键,用于步进增加电流值,数据查询时用于上翻页。

                 9、  image.png下翻键:用于步进降低电流值,数据查询时用于下翻页。

              10、 选择:用来选择电流分档值,在进行数据存储、数据查询、删除操作时作为确认键使用。

      11、测量:在进行测试时按一下,听到声音提示后,开始加电流测量。

      12、复位:用于终止测量,系统复位。

      13、液晶显示屏。

五、使用及操作

1、准备及接线:按照面板标志将红色粗线接“I+”,黑色粗线接“I-”,红色细线接“V+”,黑色细线接“V-”,地线可靠接好。(注意:电流线端钮一定要接好拧紧,否则将引线拉弧,烧坏接头,降低测试线的使用寿命。)

2、接通电源,仪器屏幕显示型号及设备编号,之后进入选择界面。

工作流程:首先进行工作电流值设置,“选择”键以50A步进升降调节,键以10A步进升降调节。电流值选好后,按下“测量”键即入测量状态。测试过程中,按“复位”键终止测量、测试完毕按“选择”键,可存储测试数据,并显示存入序号,敬请记录。

3、需要停止测试按“复位”键,显示“测试完毕”提示信息,如需重新测试,请按“复位”键,回初始界面。






按‘选择’键,进入电流设定,














测试中按“选择”键保存数据

     测试时间设定







 光标移动到“测试时间”选项,按选择键进入设置,如下图。




   通过“上下”选择键移动光标至需要时间值,按“选择”键确认即可,设定好的时间,在以后的测试中一直有效,除非重新设定。

5、数据查询步骤

  1)在初始界面下,按  ”键,光标停在“数据查询”项,在按“选择”键进入数据查询界面,显示如下:






  2)查询数据时,最先显示的是最后存入的数据,按上下键依次循环显示,格式如下:










  3)当数据存储器没有数据时,显示提示信息“无数据存储”。

  (4) 删除数据时,将删除全部数据,请您小心操作。

六、使用注意事项

1. 为了确保人身及设备的安全,请确认被测设备已脱离供电,并且随机配置接地线将仪器可靠接地。

2. 电流引出线连接螺栓要接好拧紧,测试钳与被测开关必须接触良好,以减少接触电阻。

3. 本测试仪不得用于测试带试品,及感抗试品的回路电阻。

4. 进行数据删除操作时,将删除全部存储数据。

5. 通风口严禁遮挡,测试线盘好,妥善保管。
