武汉贝塞尔测控科技有限公司

设备名称

标准电压互感器

设备型号

HJ-B500GT

准确度级别

0.05、0.1

额定二次负荷（VA）

0－2.5（Cosφ=1.0）

额定电压变比

、

、

额定电压变比说明

、，变比准确度为0.05级（实际误差可优于0.02级），二次额定负荷均为0.8VA。

、变比准确度为0.1级，二次额定负荷为2.5VA。

绝缘方式

SF6气体

额定气压（20℃）

0.30MPa

年漏气率

≤1％

补气压力

0.25MPa

最高工作电压（kV）

346

额定耐受

电压（kV）

400kV

工作方式：

户内

误差设计

执行标准

《JJG314-94》－测量用标准电压互感器

客户技术特别要求

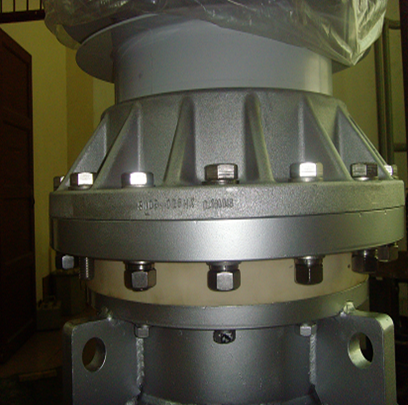

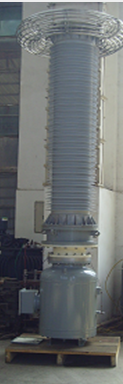

HJB－500GT标准互感器，采用电力互感器设计结构，套管采用复合绝缘套管，内装高压屏蔽电极，均衡电压场强。

可以根据用户要求，提供工装标准接口，便于GIS对接。

可为用户提供能水平睡卧运输方式的设备运输底盘。该运输底盘具有使用电动机械或液压方式，完成设备水平与垂直状态的改变。可为用户提供钢制可重复使用的包装箱体。

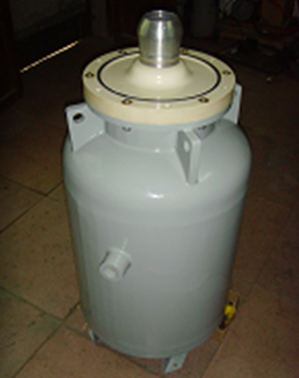

HJB－500GT标准电压互感器设备外形主要尺寸

部位名称

尺寸代号

单位（mm）

套管直径

φA1

≤660

套管高端

φA2

≤1900

罐体直径

B3

≤750

罐体高度

B2

≤1250

设备总高度

B1

≤3250

设备总重量

G1

≤900（kg）

壳体面漆颜色

表面喷塑法国兰/银白/ 奶白

图片仅供参考，以实物为准。
