HJB系列标准电压互感器

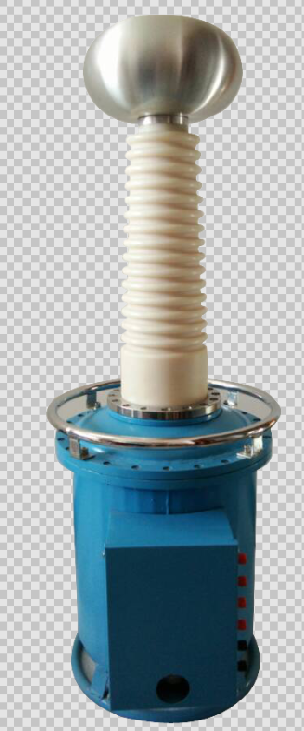

标准电压互感器HJ-B220G1
一. 主要特点:
该标准电压互感器是高准确度的电压互感器,铁芯采用高导磁率R型闭合铁芯,线圈采用层绕分级绝缘结构,绝缘可靠、密封良好、性能稳定、准确度高,可实现校验,
0.01,0.1级以下的标准电压互感器。
二.技术指标:
1.额定电压比 :变比准确度为0.01级,
变比准确度为0.1级
2.准确度级别及二次负荷:
二次额定负荷分别为0—0.25VA(对应100V), 0—0.08VA(对应)
3.功率因数:CosФ=1.0
4.绝缘方式:SF6气体绝缘
三、误差校验接线图:
1.该标准电压互感器可用于校验0.01及0.1级以下电压互感器,
校验变比:
,变比准确度为0.01级,
变比准确度为0.1级
2.校验线路见图:

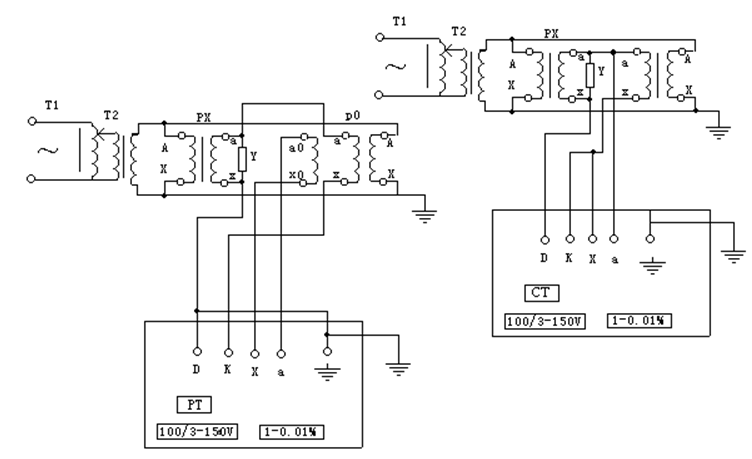

一、双级电压互感器校电压互感器接线图 二、电压互感器校电压互感器接线图

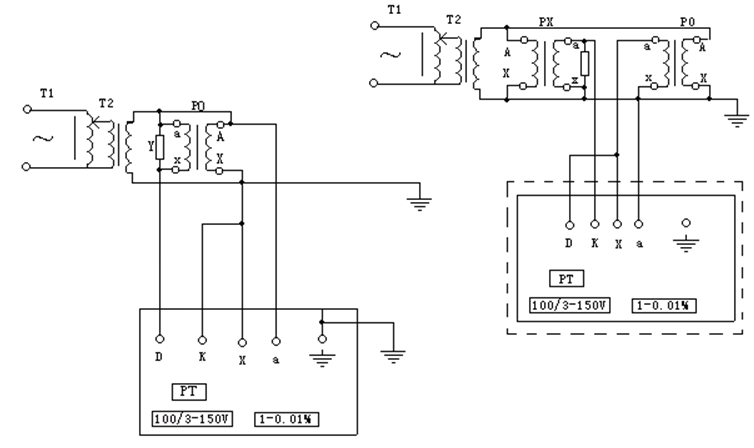

三、电压互感器自校接线图 四、电压互感器校电压互感器接线图(高电位端测量方式)
注意:高端测量时此校验仪的壳体需和外面接地的台体绝缘,并且a.x及K.D信号端子均反接以保证x与K.D端等电位
四、注意事项
1.试验时接地一定要可靠;
2.按照接线端子示意图标识正确接线;
3.假如发现气压不足补气压力时请加气后再使用;
4.运输时请勿淋雨及颠倒运输。
