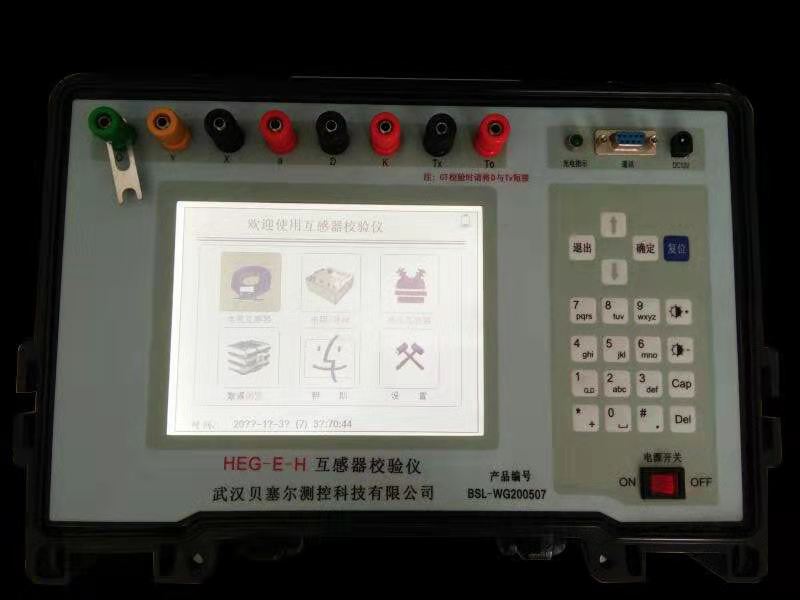

互感器校验仪

互感器校验仪



       互感器校验仪采用最新的虚拟仪器的设计思想,用户只需通过鼠标和键盘操作计算机屏幕上的虚拟仪器界面,输入互感器类型、量程、准确度等级、容量、功率因数等参数,即可完成对电流互感器和电压互感器的全自动测试,及对测试结果进行分析、计算和数据库管理,并可按用户的需求打印各种记录和证书。此装置是电力系统和其它从事互感器检定单位的理想设备。

电流互感器结构构成要熟悉电流互感器校验仪的应用,首先必须要了解电流互感器的基本结构组成。电流互感器的基本结构较为简单,主要是由一次绕组、二次绕组、铁心、构架、机壳和接线端子等结构组成。电流互感器的基本工作原理是与变压器相类似的,将一次绕组串联在电源线路中,将二次绕组串联在输出回路中,通过一次绕组和二次绕组的线圈匝数比,形成对一次绕组的线圈电流的放大(因为一般都是一次绕组的线圈匝数比二次绕组的线圈匝数要少);二次绕组通过电磁感应原理得到了放大之后的电流,从而输出到后向闭合回路实现电流、电压、电阻抗等电力参数的检测。

◆ 集互感器校验仪、互感器检定台、电流电压负载箱、互感器误差管理系统(软件)四位一体,所有操作均通过计算机控制,全自动测量(包括轻载状态下的误差 数据),简单、方便、可靠;

◆ 电流负载箱自动切换,简单方便,将人为操作失误降为零;

◆ 互感器校验仪采用超大屏幕液晶显示,操作直观、方便;

◆ 具有现场互感器测试数据保存及联机转存功能;

◆ 具有耐压试验,声光报警功能;

◆ 采用钢木结构,台面台体美观实用;

◆ 成熟、稳定、可靠、耐用。

互感校验仪的主要用途,是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的,互感器校验仪必须与相关设备构成一套完整的全自动互感器校验装置。由于互感器校验仪的性能指标与相关设备之间存在着密切的技术关联,因此要想正确地研究与理解互感器校验仪的整体概念,必须对全自动互感器校验装置作一基本的了解。

电流互感器在测量时,实测的二次电流都是按额定电流比折算为一次电流。这样的折算实际上是有误差的。也就是说,电流互感器实际电流比并不等于额定电流比,二者之间具有一定的误差。因此,测量用电流互感器根据变电流时所产生的误差,规定电流互感器的准确级。国产电流互感器的准确级计有:0.01级、0.02级、0.05级、0.1级、0.2级、0.5级、1级、3级和5级等。各级电流互感器的允许误差都有详细的规定。但是在额定电流附近,各级电流互感器的误差,也可以大致简单的认为,相应于0.01级……5级,其允许误差为0.01%……5%。

测量用互感器校验仪的用途,主要有下列两方面:

◆ 用来测量高压线路上的电流和功率,起绝缘隔离的作用,以保证操作人员和仪表的安全。

◆ 用来测量高压或低压线路上的大电流和大功率,使用统一的5A的二次线路和测量仪表。

   因此,对于测量用电流互感器主要有三个要求:

◆ 绝缘必须可靠;

◆ 必须有一定的测量准确度;

◆ 仪表保安第数Fs较小。
