1kV工频自校式八盘感应分压器技术说明

一、概述

    1000V工频自校式八盘感应分压器采用自耦、互感式双级电压比例器级联工作方式，由主分压器、参考电势互感器、等电位变压器三部分组合成。通过开关切换,可在生成任意电压比例值的同时，也可实现多盘感应分压器的自校。仪器具有电压比例准确，稳定和给出万能比例的优点。此设备可广泛应用于各种测量线路和测量装置中。

二、技术参数

1.环境条件

温    度      20±5℃

相对湿度     ＜80%

海拔高度     ＜1000m

干    扰      没有强电磁场干扰源和震动

2.电源条件

频    率              50±0.5Hz

输入电压失真系数      ＜1%

3.性能指标

额定一次电压      1000V

额定二次电压      0.0001～1000V

额定负荷          0VA

准确度等级        0.0001级

重        量      ＜65Kg

三、工作原理

工频自校式八盘感应分压器由主、辅分压器的基础上采用相应的磁屏蔽与电位屏蔽结构。采用辅助分压器做为等电位变压器为静电屏蔽提供等电位。主分压第一盘采用自耦结构外其它各盘均采用感应方式，各盘第10锻的感应电势均作为前一盘的参考电势，为保证参考电势不随电位变化发生改变，均采用了3～4层的静电屏蔽处理。电位上采用辅助分压器提供等电位，使得各盘在不同档位时，其主分压器的泄漏电流不变。设备在10－2以下各盘位均设计为感应式结构，在各盘没有负荷时，各盘（除末盘外）均可以完成自校功能。在以折算为一次电压误差计算时，各盘自校所得到的各单盘电压比例误差还可以通过叠加方式获得多盘任意电压比例误差值。从而解决多盘感应分压器自校的问题。

为自校校验方便，设备将前六盘（辅助分压器）的公共端分别引出到面板端子，同时输出校验参考电压100V、10V、1V供校验仪使用。

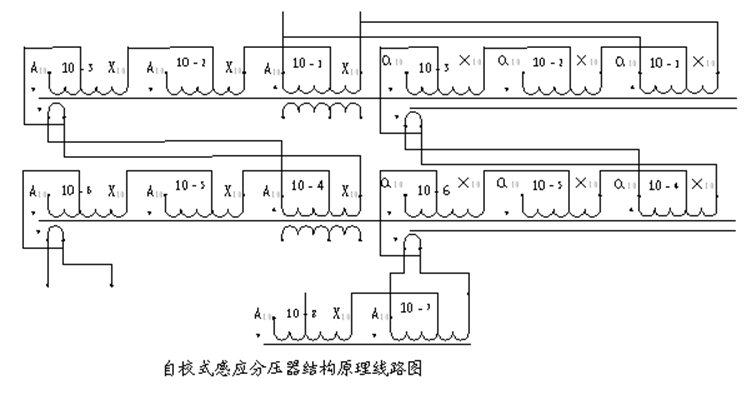

结构如下原理图所示

。

四、操作说明

自校式感应分压器主要有两种使用状态：可作为标准分压器检定感应分压器

或进行自校使用.下面分别对这两种使用状态进行说明。

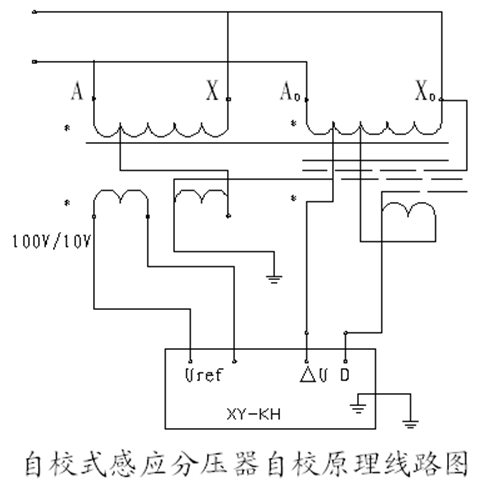

1.  感应分压器自校

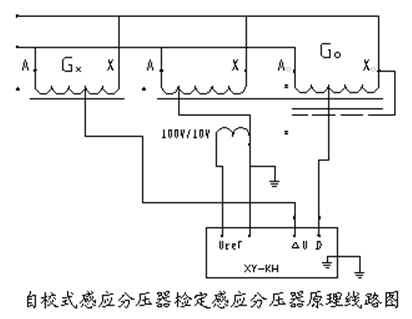

2.做标准感应分压器检定试品感应分压器
