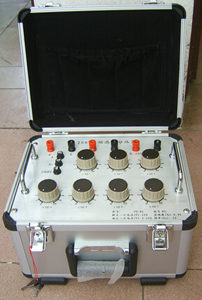

     工频感应分压器是一台可自定义电压值的装置，客户能够依据现场要求，通过开关切换，生成恣意电压份额值，以达到试验意图，运用起来非常便利且人性化，是检测各种测量线路和测量装置的必备仪器。

工频感应分压器采用高准确度的双级电压份额方式进行规划，运用自耦工作方式，感应分压器的原理为多盘感应分压器由多只双级电压份额规范级联组合而成，前一级份额绕组的 1/10段通过双刀开关把某一段电压并联到下一级份额绕组两头，强迫下一盘为上一盘的 1/10 电压。因为有激磁绕组，所以下一盘对前盘的 分路影响极小，又消除了隔离差错，所以能取得较高准确度。
感应分压器主要有两种运用状态：可作为分压器运用或与规范电压互感器级联运用. 下面分别对这两种运用状态进行说明。
1.运用感应分压器校电压互感器（作分压器运用）

运用感应分压器校验电压互感器时，按上图连线，一般感应分压器相对被检电压互感 器准确度而言，规范的差错能够忽略不计，从电压互感器校验仪上可直接读出被检电压互 感器的示值。 （感应分压器效验差错值多为通过折算到一次的差错值，所以要准确求出被检互感器的误 差值时，需要将感应分压器所给差错示值进行折算后作为规范修正值进行修正。）
2.与规范电压互感器级联校被试电压互感器

以上为规范电压互感器与感分级联校验被试电压互感器接线图，假如规范电压互感器与被试电压互感器额外变比不一起，能够用规范电压互感器与感 应分压器级联，测出被检电压互感器的差错。
