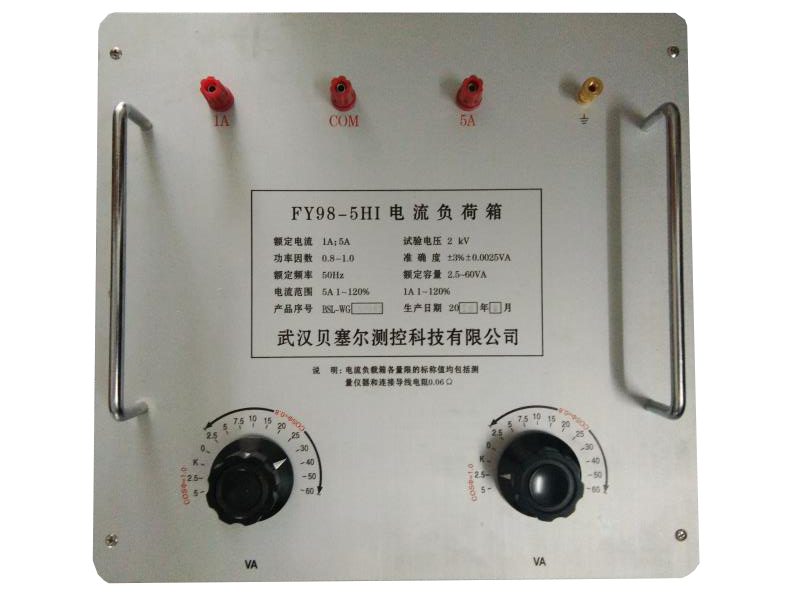

                                                                                                  电流负荷箱

一、主要特点

重量轻,外形美观,容量大

二、主要技术指标

1.环境条件

  温度:5～40℃ 湿度: ＜80%(25℃)

  海拔高度: ＜1500m 电源频率：50HZ

2.额定容量：2.5～60VA

3.测量范围：1-120%

4.功率因数：0.8，1.0

5.准 确 度：±3%

6.试验电压：2KV

三、使用指南

1.将本设备串接到被试电流互感器的K2与校验仪的Tx之间。

2.将本负荷调节到被试电流互感器的实际二次负荷。注：部分电  流互感器的负荷一般是以电阻值来表示的，单位为（Ω）。它们的转化关系为：容量（VA）=电阻值（Ω）×二次电流（A）×二次电流（A）

3.将本设备可靠接地。

4.电流负载箱各量限的标称值均包括测量仪器和连接导线电阻0.06Ω。
