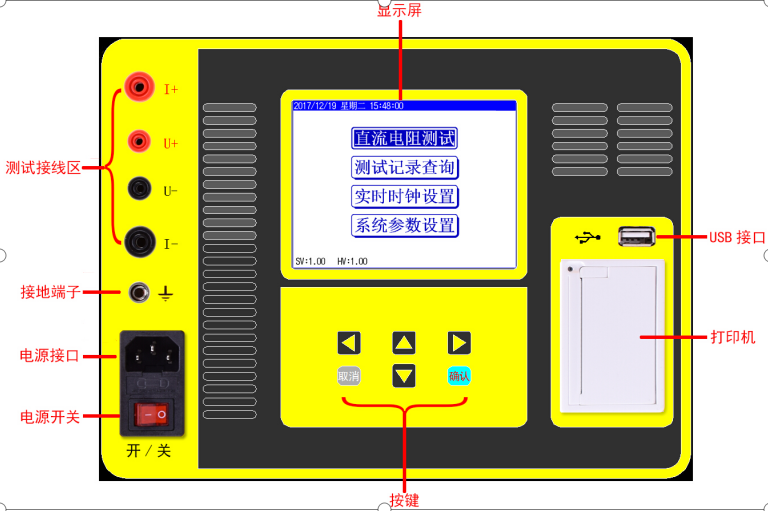

测试接线区

红、黑两色接线座，分别对应I+、U+、U-、I-，测试线另一端有红、黑两色测试钳，对应接被测试品。

接地端子

仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。

显示屏

5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。

按键

操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。

电源开关

整机电源开关。

电源接口

AC220V电源接口。

打印机

打印测试结果

USB接口

外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。

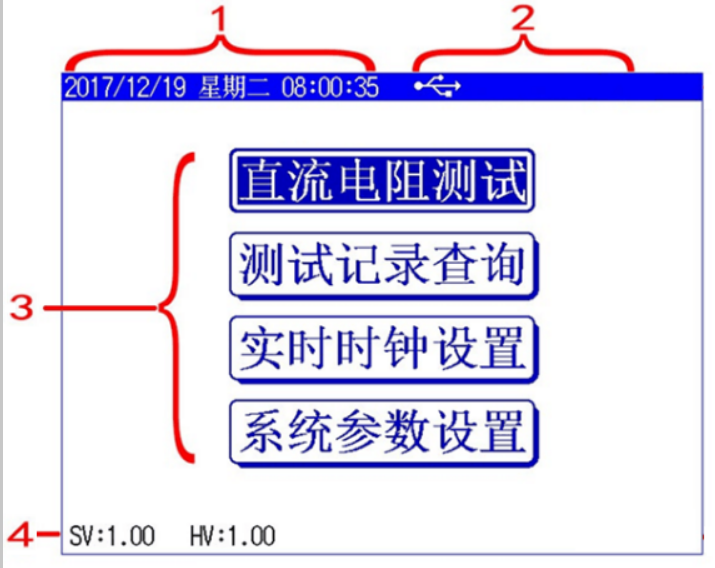

1

显示日期时间。

2

显示外设和当前操作状态。

插入优盘时显示此图标。

测试过程中显示此图标并闪烁

仪表内部温度过热显示此图标，红色闪烁时禁止测试。

3

仪器主菜单操作区，通过上、下键选择相应功能，按“确认”键进入相应功能菜单。

直流电阻测试功能，可测变压器、互感器、电抗器等感性试品和铜排、导线、开关触点等阻性试品。

查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。

设置仪器的日期、时间。

需要密码操作，不对用户开放。

4

SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。

HV：显示仪器当前的硬件版本号。

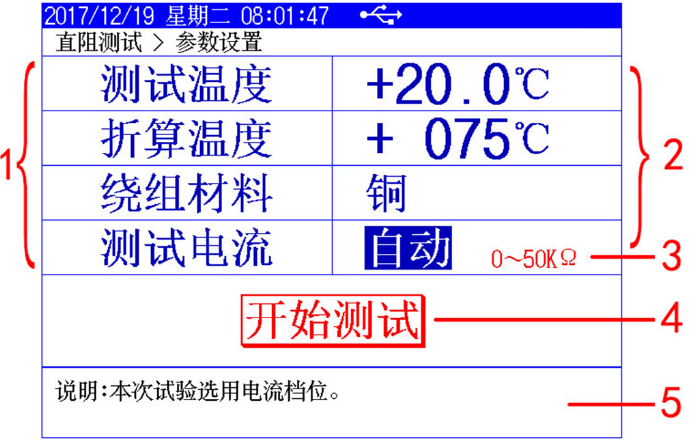

1

一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。

   小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到         按钮，可快速启动测量。

测试温度

设置所测试品的当前温度，温度数值从-99℃～+99℃。

折算温度

设置测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值的准确性。

绕组材料

设置试品的绕组材料，可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。

测试电流

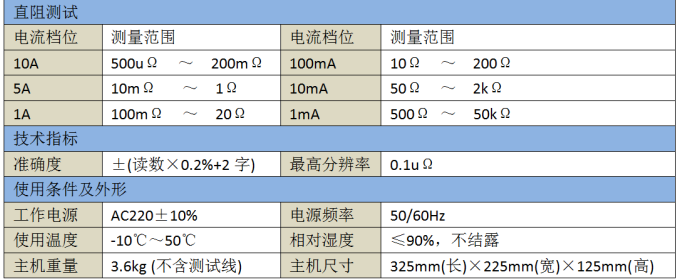

选择测试电流档位，可选1mA、10mA、0.1A、1A、5A、10A和自动。

2

二级操作目录，对应一级操作目录的设置参数，通过“左右”键移动光标，“上下”键修改参数。

   小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。

3

当前所选测试电流的测量范围。

4

光标在此处时，按“确认”键启动测量。

5

对所选功能的解释说明。

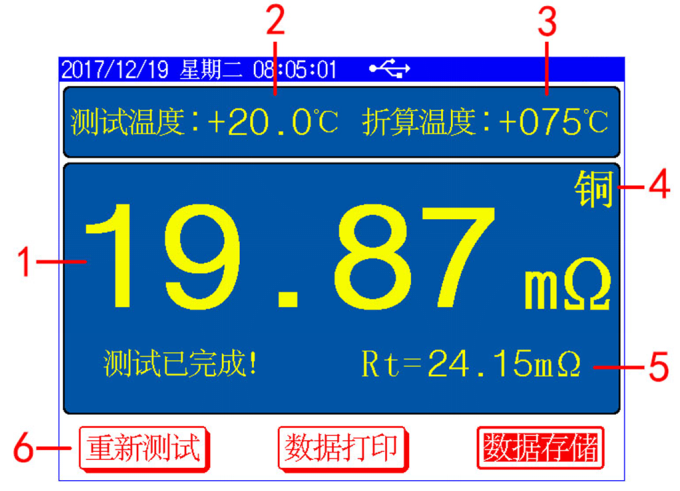

1

实际测量的电阻值。

2

测试该相绕组时的试品温度。

3

需要折算到的温度数值。

4

绕组材料。

5

温度折算后的电阻值。

6

菜单选择区域。

按“左右”键移动光标选择相应功

能，按“确认”键执行当前所选功

能，按“取消”键返回上一屏。

仍按当前的设置参数重新测试。

将当前的测试结果通过打印机打印。

将当前的测试结果保存到本机或保存到外接优盘。

   小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。
