                                                               高压标准分压器DRC-50(产品特性与技术参数）

一． 主要特点：

作为校验高压分压器的标准—交、直流电压比率标准器（也称为交、直流标准电压分压器）多采用电阻分压式结构。即使用电阻分压原理将被测量高电压按照高、低压电阻之和与低压电阻比值关系，完成高、低压的比率转换。作为直流电压比率标准器，其高压电阻均采用大功率、低温度系数标准电阻器组成，并在其外层增加屏蔽电阻分压器结构，以减小临近效验与泄漏影响。标准使用充油绝缘方式，降低环境温度、高压放电对直流分压比率值误差所引入的不确定分量。考虑到数字表计的输入阻抗，标准器低压臂阻抗值与数字电压表直流输入阻抗进行匹配，减小数字表计负荷的影响量。

二．技术指标：

1.额定直流电压比 ：50kV/10V、50kV/1V

2.准确度级别/测量不确定度：0.1%

3.准确度等级：交流部分0.05级，直流部分0.1级；额定电压等级：50kV

4.绝缘方式：SF6绝缘气体

5.额定直流耐压： 60kV（DC）/1min

三、误差校验接线图：

1、该直流电压比率标准器可用于校验0.2级以下直流分压器，校验变比为：50kV/10V、50kV/1V

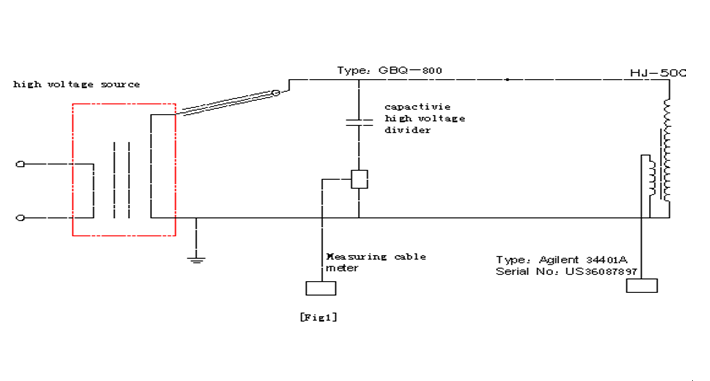

2、校验线路见图：分压器整体分压比测量线路

四、注意事项

1.试验时接地一定要可靠；

2.按照接线端子示意图标识正确接线；

3.假如发现气压不足补气压力时请加气后再使用；

4.运输时请勿淋雨及颠倒运输。
