武汉贝塞尔测控科技有限公司

设备名称：

直流电压标准分压器

设备型号

BRC－300

准确度级别：

0.1级

用途

直流电压比率量值传递

额定电压变比：

工作环境温度：

20±5℃

工作环境

 湿度

≤80%

工作环境

海拔高度：

≤1000m

绝缘方式

油密封/绝缘气体密封

设备机构

简单说明：

直流标准分压器采用大功率、低温度系数标准电阻器组成，其外层电阻分压屏蔽结构可减小泄漏影响，使用充油、充气绝缘方式，降低温度、放电对误差所引入的不确定分量，低压臂阻抗值与数字电压表直流输入阻抗进行匹配，减小表计负荷影响量。详见参产品技术说明书

额定输入

电压（kV）：

300

工作电压范围（kV）

30～330

工作频率/范围：

DC直流

技术要求

标准正常使用条件下，比率值年稳定度小于3×10^－4

工作方式：

户内

误差设计

执行标准

参考JJG(鄂)-2001《数字高压表》

同类型产品（BRC－100）直流标准分压器设备外形主要尺寸

部位名称

尺寸代号

单位（mm）

罐体直径

W

≤650

底盘尺寸

L

≤800×800

设备高度

H

≤2100

设备总重量

G

≤350（kg）

壳体面漆颜色

表面银白-奶白－深蓝-大红

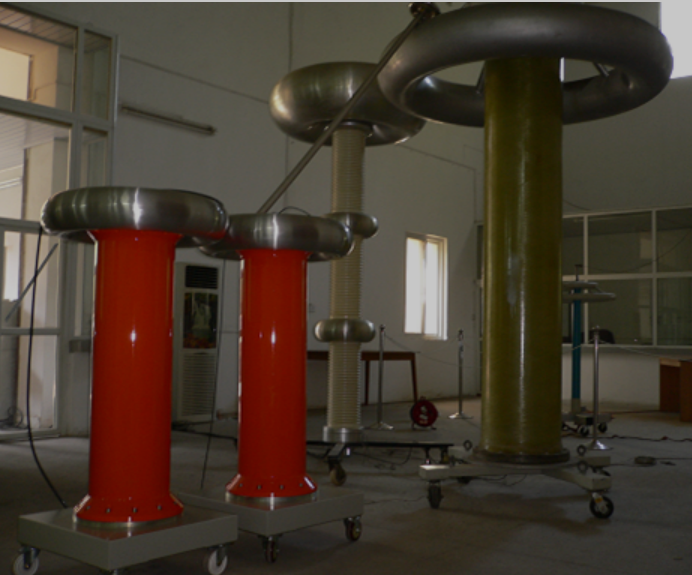

图片仅供参考，以实物为准。
