       现在普遍用的直流标准分压器为电阻分压式结构，如图1所示，由高压臂R2、低压臂R1组成，高压臂电阻R2由上百个电阻单元串联组成螺旋盘绕在有机玻璃绝缘支架上，装在充满绝缘油的有机玻璃管内，低压臂电阻R1装在金属屏蔽盒内。这种结构的分压器精度低，抗干扰能力差，在强电场干扰的情况下，测量结果极不可靠。

技术实现要素：

本实用新型的目的在于克服现在技术中存在的缺点，提供一种抗干扰能力强的高压直流标准分压器。

本实用新型所采用的技术方案为一种高压直流标准分压器，其要点在于，分压器包括主回路和保护回路两个独立的回路, 主回路和保护回路并联，主回路由上百个电阻单元串联组成, 分成高压臂R2、低压臂R1，保护回路由多个电阻元件R3串联而成, 对主回路进行等电位屏蔽。

本实用新型是在现有的直流标准分压器基础上进行改进增加了一个与主回路并联的保护回路，抗干扰能力强。

主回路高压臂的电阻R2螺旋盘绕在有机玻璃绝缘支架上，分压器保护回路的电阻R3按顺序盘绕在主电阻外围，起屏蔽作用。

主回路的电阻R2由 Ni-C r 合金丝绕制而成。

低压臂R1上有并联的可调电阻，R1/(R1+R2)等于1/1000。

本实用新型增加了一个与主回路并联的保护回路，且按顺序盘绕在主电阻外围，起屏蔽作用，抗干扰能力强，在强电场干扰等恶劣环境下仍能精确测量。R1输出端直接与 Agilent、Fluke 等高精度多用表连接，测量精度高，适用于测量精度要求0.2%、0.1%、0.05%等直流电压精密测量场所。

附图说明

图1为现有的直流标准分压器原理示意图

图2为本实用新型的原理示意图

图3为高压臂R2与保护电阻R3缠绕的示意图

其中：1主回路2保护回路。

具体实施方式

下面结合视图对本实用新型进行详细的描述, 下面的实施例可以使本专业的技术人员更理解本实用新型，但不以任何形式限制本实用新型。

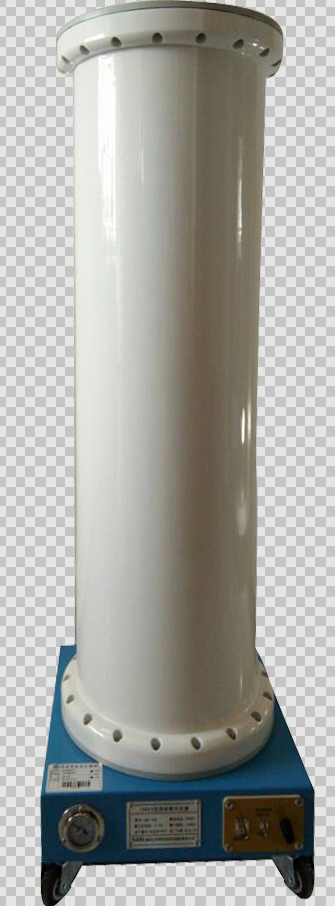

如图2、3所示，一种高压直流标准分压器，主要是针对50kV以上的高压，它包括两个独立的回路, 主回路1和保护回路2，主回路由几百个电阻单元串联组成,分成高压臂R2、低压臂R1，不同的高电压等级采用的电阻个数及阻值不同，以100kV等级的分压器为例：其中高压臂R2，包括100个标称值为2MΩ的电阻单元，低压臂R1的标称值是约200kΩ, 它由多支电阻通过串并联的方式组成, 在其中并联有可调电阻，最后使R1/(R1+R2)=1/1000。保护回路，由100个5MΩ的电阻元件R3串联而成, 对主回路进行等电位屏蔽。主回路高压臂的100个电阻R2螺旋盘绕在有机玻璃绝缘支架上，保护电阻R3按顺序盘绕在主电阻R2外围，起屏蔽作用，主回路电阻R2与屏蔽保护电阻R3成套装在充满绝缘油的有机玻璃管内。低压臂电阻R1装在金属屏蔽盒内。主回路的电阻元件采用高阻Ni-C r 合金丝绕制而成, 它具有稳定性高、电压系数小、温度系数低并且有正有负的特点, 多个电阻元件串联使用时还有一定的根互补偿作用。R1输出端直接与 Agilent、Fluke 等高精度多用表连接，不用考虑输入阻抗的影响。

技术特征：

1.一种高压直流标准分压器，其特征在于，它包括主回路（1）和保护回路（2）两个独立的回路, 主回路（1）和保护回路（2）并联，主回路（1）由上百个电阻单元串联组成, 分成高压臂R2、低压臂R1，保护回路（2）由多个电阻元件R3串联组成, 对主回路进行等电位屏蔽。

2.根据权利要求1所述的一种高压直流标准分压器，其特征在于，主回路高压臂的电阻R2螺旋盘绕在有机玻璃绝缘支架上，保护回路的电阻R3按顺序盘绕在主电阻外围，起屏蔽作用。

3.根据权利要求1所述的一种高压直流标准分压器，其特征在于，主回路的电阻R2由 Ni-C r 合金丝绕制而成。

4.根据权利要求1所述的一种高压直流标准分压器，其特征在于，低压臂R1上有并联的可调电阻，R1/(R1+R2)等于1/1000。

技术总结
一种高压直流标准分压器，其要点在于，分压器包括主回路和保护回路两个独立的回路,主回路和保护回路并联，主回路由上百个电阻单元串联组成,分成高压臂R2、低压臂R1，分压器保护回路由多个电阻元件R3串联组成,对主回路进行等电位屏蔽。本实用新型增加了一个与主回路并联的保护回路，且按顺序盘绕在主电阻外围，起屏蔽作用，抗干扰能力强，在强电场干扰等恶劣环境下仍能精确测量。R1输出端直接与Agilent、Fluke等高精度多用表连接，测量精度高，适用于测量精度要求0.2%、0.1%、0.05%等直流电压精密测量场所。
