变比组别测试仪检定装置

变比组别测试仪检定装置


                         变比组别测试仪检定装置

一. 主要特点:

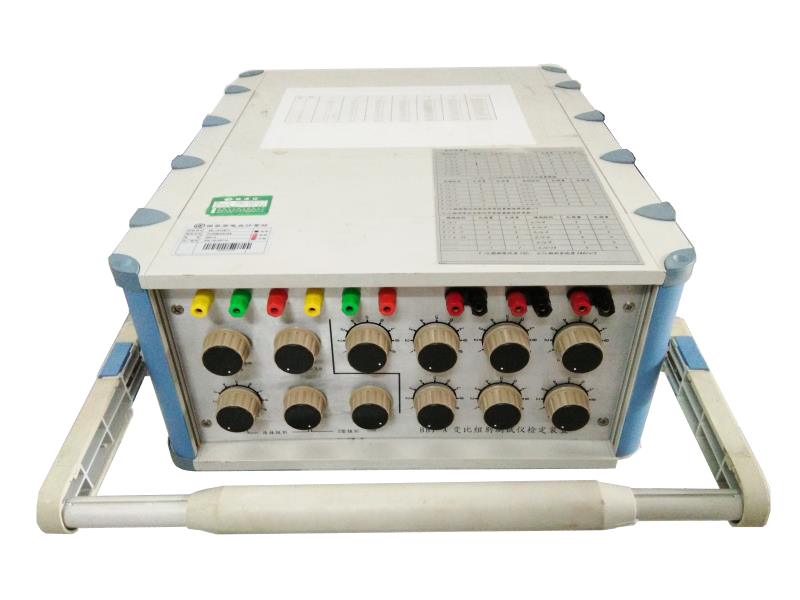

    BBJ-A变比组别测试仪检定装置是专门为变压器,互感器变比组别测试仪检定校准所设计的标准检定器具,参考GB1094.1-1996《电力变压器 第一部分 总则》、JJG314-2010《测量用电压互感器》检定规程,专门针对数字式变比组别测试仪校验要求研制的标准设备。

仪器可以在200V电压下完成变比检定校验工作,由七个十进制调节盘,实现任意变比比率值设定。由三个调节盘组合,实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具,由三组单相比例标准通过开关组合连接。设备操作简单,性能可靠、抗干扰能力强。

二.技术指标:

1 :整机通用技术指标

①电压比率量值准确度级别:0.01级

②输入电压范围:0V~240V

③输出电压比率范围:1.000000~100000

④输出组别变比范围:10、100、1000(组别变比精度0.05级)

⑤连接组别设置范围:D/y、D/d、D/z、Y/y、Y/d、Y/z、

 三、操作指南

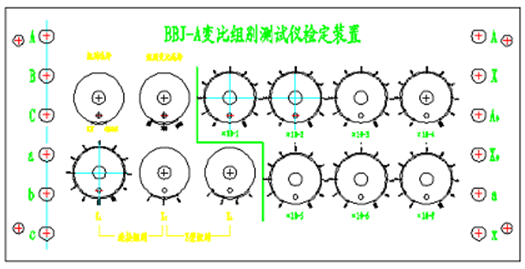

                                                                                  面板端子说明


a、  变比校准部分

标准面板右边A、X、Ao、Xo、a、x接线端子,其中A、X 与Ao、Xo端子(分别为双级电压互感器励磁绕组,比例绕组输入端,采用并联连接方式)组合为初级输入电压信号输入端。a、x端子为设定比率次级电压信号输出端。

设备面板右边部分有10-1~10-7 共七个十进制分度盘,用来设置电压变比比值,例如:

变比值Kx为:10,则变比值的倒数为1/Kx= 1×10-1 对应面板为盘位置数Sk为1000000

变比值Kx为:100,则变比值的倒数为1/Kx= 1×10-2 对应面板为盘位置数Sk为0100000

变比值Kx为:350,则变比值的倒数为1/Kx= 2.8571×10-3 对应面板为盘位置数Sk为0028571

变比值Kx为:1100,则变比值的倒数为1/Kx= 9.091×10-4 对应面板为盘位置数Sk为0009091

变比值Kx为:2200,则变比值的倒数为1/Kx= 4.545×10-4 对应面板为盘位置数Sk为0004545

变比值Kx为:3300,则变比值的倒数为1/Kx= 3.030×10-4 对应面板为盘位置数Sk为0003030

变比值Kx为:5000,则变比值的倒数为1/Kx= 2.000×10-4 对应面板为盘位置数Sk为0002000

变比值Kx为:5500,则变比值的倒数为1/Kx= 1.818×10-4 对应面板为盘位置数Sk为0001818

变比值Kx为:7500,则变比值的倒数为1/Kx= 1.333×10-4 对应面板为盘位置数Sk为0001333

变比值Kx为:7650,则变比值的倒数为1/Kx= 1.307×10-4 对应面板为盘位置数Sk为0001307

变比值Kx为:10000,则变比值的倒数为1/Kx= 1.307×10-4 对应面板为盘位置数Sk为0001000

b、 组别校准部分

标准面板左边A、B、C、a、b、c、x接线端子,分别三相变压器初级绕组和次级绕组接线端。

设备面板左边部分有两个功能选择开关和三只连接组别组合开关,其中“组别选择”开关,连接组别开关“K1”,“K2” 用来实现D/y、D/d、Y/y、Y/d三相变压器联结组,K1”,“K2”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z,D/y时,可用“组别选择”开关,连接组别开关“K2”,“K3” 用来完成。

例如;需设置联结组别为Y/y-0,组别变比为10时

“组别选择”开关置到“组别”选择档位,

“组别变比选择” 开关置到“10”选择档位,再跟据“组别开关选择表”显示将开关“K1”置“0”档位,“K2”置“2”档位。

例如;需设置联结组别为D/d-0,组别变比为100时

“组别选择”开关置到“组别”选择档位,

组别变比选择” 开关置到“100”选择档位,再跟据“组别开关选择表”显示将开关“K1”置“9”档位,“K2”置“3”档位。

例如;需设置联结组别为Y/d-1,组别变比为1000时

“组别选择”开关置到“组别”选择档位,

“组别变比选择” 开关置到“1000”选择档位,再跟据“组别开关选择表”显示将开关“K1”置“9”档位,“K2”置“2”档位。

例如;需设置联结组别为D/y-5,组别变比为10时

“组别选择”开关置到“组别”选择档位,

“组别变比选择” 开关置到“10”选择档位,再跟据“组别开关选择表”显示将开关“K1”置“3”档位,“K2”置“3”档位。

例如;需设置联结组别为D/z-0时

组别选择”开关置到“Z型组别”选择档位,跟据“组别开关选择表”显示将开关“K2”置“3”档位,“K3”置“1”档位。

例如;需设置联结组别为Y/z-1时

组别选择”开关置到“Z型组别”选择档位,跟据“组别开关选择表”显示将开关“K2”置“2”档位,“K3”置“1”档位

其它设置可以依次类推完成。

四、注意事项

1.设备使用时,先根据需要查表,开关设置出需要的联结组别,再用仪器加压进行校准,在校准过程中不能更换连接导线和改变开关置数。

2.变比校准时,最高输入电压不大于240V,组别校验时最高输入电压不大与250V。

3.请不要自行对本设备进行任何的开箱维修操作,否则将失去保修资格,出现仪器不正常工作现象请联系公司维修部门。

五、附件

1.BBJ-A变比组别测试仪检定装置 1台

2.使用说明书 1份。

3.BBJ-A变比组别测试仪检定装置组别补充部分1份



变压器连接组别规定说明(补充)

变压器的同一相高、低压绕组都是绕在同一铁芯柱上,并被同一主磁通链绕,当主磁通交变时,在高、低压绕组中感应的电势之间存在一定的极性关系。同名端是指:在任一瞬间,高压绕组的某一端的电位为正时,低压绕组也有一端的电位为正,这两个绕组间同极性的一端称为同名端,记作“★”。

变压器联结组别用时钟表示法表示
规程规定:各绕组的电势均由首端指向末端,高压绕组电势从A指向X,记为“
ÈAX”,简记为“ÈA” ,低压绕组电势从a指向x,简记为“Èa”。其中时钟表示法是指:把高压绕组线电势作为时钟的长针,永远指向“12”点钟,低压绕组的线电势作为短针,根据高、低压绕组线电势之间的相位指向不同的钟点。
确定三相变压器联结组别的步骤是:
①根据三相变压器绕组联结方式(Y或y、D或d)画出高、低压绕组接线图(绕组按A、B、C相序自左向右排列);
②在接线图上标出相电势和线电势的假定正方向
③画出高压绕组电势相量图,根据单相变压器判断同一相的相电势方法,将A、a重合,再画出低压绕组的电势相量图(画相量图时应注意三相量按顺相序画);
④根据高、低压绕组线电势相位差,确定联结组别的标号。
Yy联结的三相变压器,共有Yy0、Yy2、Yy4、Yy6、Yy8、Yy10六种联结组别,标号为偶数,Yd联结的三相变压器,共有Yd1、Yd3、Yd5、Yd7、Yd9、Yd11六种联结组别,标号为奇数
   为了避免制造和使用上的混乱,国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。


标准组别的应用
   Yyn0组别的三相电力变压器用于三相四线制配电系统中,供电给动力和照明的混合负载;
   Yd11组别的三相电力变压器用于低压高于0.4kV的线路中;
   YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中;
   YNy0组别的三相电力变压器用于原边需接地的系统中;
   Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

   在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线,Y表示星形,n表示带中性线;“d”表示二次侧为三角形接线。“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
  规程中规定变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。Y(或y)为星形接线,D(或d)为三角形接线。数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。 “Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器接线方式有4种基本连接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。我国只采用“Y,y”和“Y,d”。由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。

三相变压器在电力系统和三相可控整流的触发电路中,都会碰到变压器的极性和联接组别的接线问题。变压器绕组的联接组,是由变压器原、次边三相绕组联接方式不同,使得原、次边之间各个对应线电压的相位关系有所不同,来划分联接组别。通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别,对初学者和现场操作者不易掌握。而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别,此种方法具有易学懂、易记牢,在实用中即简便又可靠的特点,特别是对Y/△和△/Y的联接组,更显示出它的优越性。下面以实例来说明用相电压矢量图对三相变压器的联接组别的接线和识别的方法。

1 用相电压矢量图画出Y/接法的接线图

首先画出原边三相相电压矢量A、B、C,以原边A相相电压为基准,顺时针旋转到所要求的联接组。

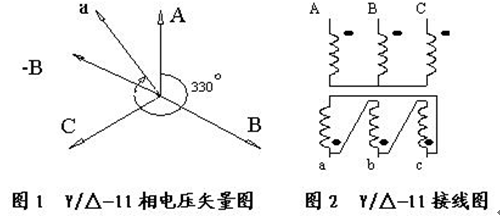

如图1所示,Y/△-11的联接组别,顺时针旋转了330°后再画出次边a相的相电压矢量,此a相相电压矢量在原边A相与B相反方向-B的合成矢量上,由于原次边三相绕组A、B、C和a、b、c相对应,我们把次边a相绕组的头连接次边b相绕组尾,作为次边a相的输出线,由此在三角形接法中,只要确定了次边a相的连结,其他两相的头尾连接顺序和引出线就不会弄错。因此根据原次边相电压矢量便可画出Y/△-11组接线图,如图2所示。


2 用相电压矢量图来识别Y/Δ 接法的联接组别

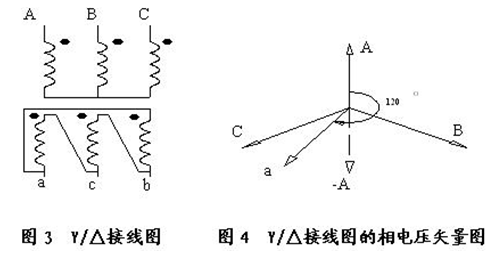

如要识别图3所示的Y/△接法的联接组别,首先画出原边相电压矢量A、B、C,根据图3的接线图可以看出,次边a相绕组的尾连接C相绕组的头作为次边a相的输出线,由于次边a与原边A同相位,我们把次边a相相电压矢量画在原边相电压C和-A的中间,以原边A相为基准,顺时针旋转次边a相,它们之间的夹角为210°,由此这个接线图是Y/△-7组,见图4。


3 用相电压矢量图画出/Y接法的接线图

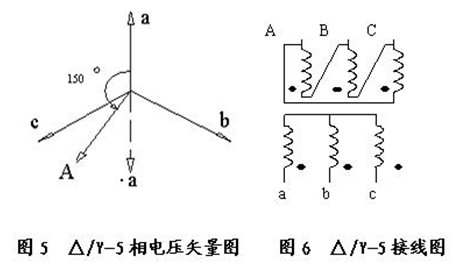

首先画出次边a、b、c三相相电压矢量图,以次边a相相电压矢量为基准,逆时针旋转到所要求联接组,再根据此矢量图画出该组别的接线图。如图5所示,先画出△/Y-5组的矢量图,再逆时针旋转150°,画出原边A相相电压矢量,此A相相电压矢量上,因此根据此矢量图便可画出△/Y-5组的接线图可知,次边a、b、c三个头作为a、b、c三相的输出端,原边A的尾C的头,B的尾接A的头,C的尾接B的头分别作为A、B、C三相的输出端,见图6。


4 用相电压矢量图,识别/Y接法的联接组别

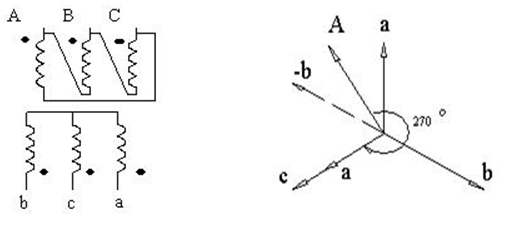

首先画出以次边a、b、c三相电压为基准的矢量图,再根据原边绕组的接法,只要将A相画在次边矢量上,以原边A相顺时针旋转到次边a相之间的夹角是多少,就知道该△/Y的接线图它属于第几组。如图7所示,识别图中△/Y的接线图它属于几组,根据上面的方法,画出次边a、b、c三相相电压矢量图,从接线图中可以看出原边A相绕组的头连接B相绕组的尾作为原边A相引出线,因此我们把原边相电压矢量A画到次边矢量a和-b中间,而次边C相绕组的头作为次边a相输出,因此我们把次边矢量C当成是矢量a调相来使用,然后以原边A相顺时旋转到次边a相,它们的夹角为270°,因此这个接线图为 △/Y-9联接组,见图8。


7 /Y接线图      8 /Y接线图的相电压矢量图

综上所诉,用相电压矢量图来对三相变压器各种联接组别进行接线和识别的方法简单易学,在现场实践过程中具有很高的实用价值。
